皮帶式輸送機，經過渡輸送機把物料輸送到爬坡輸送機后，由爬坡輸送到碼垛機轉位裝置上，完成轉位的等待工作。

包裝袋到達轉位輸送機時，光電開關會檢測到，這時轉位機構上的兩個夾袋板由氣缸控制，擺動90度后將袋子夾緊；轉位機構主軸由伺服電機減速機直接驅動，帶動夾袋板旋轉90度或180度后，夾袋板往上擺起復位，可以實現料袋90°、180°、270°的轉位。

皮帶式輸送機，對料袋進行自動編組（2+3或3+2）。

將編組機編好組的料袋推送到分層機上。

皮帶式輸送機通過電機驅動，可左右打開，使編組后的料袋碼放到垛盤上。

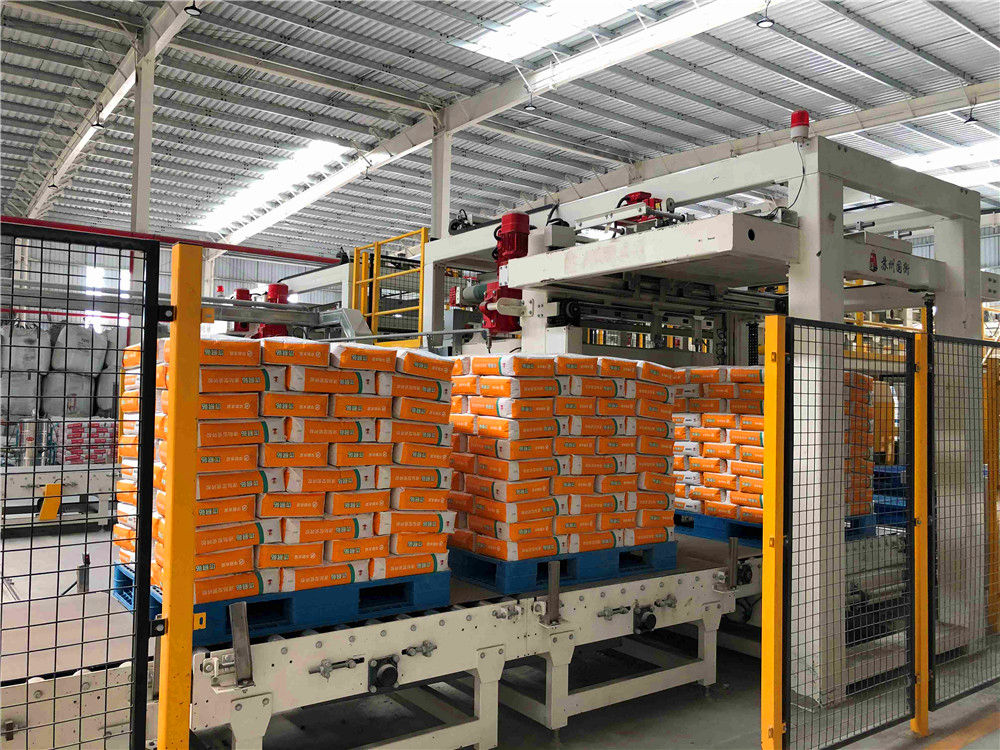

將編組后的料袋，通過分層機，碼放在垛盤輸送機的托盤上。

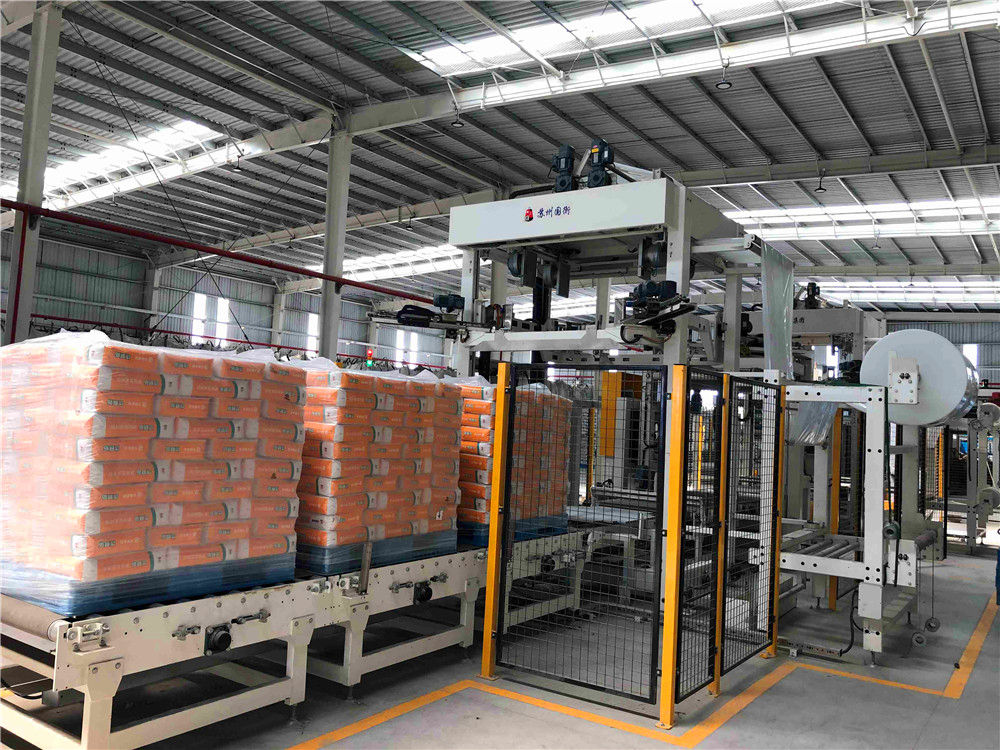

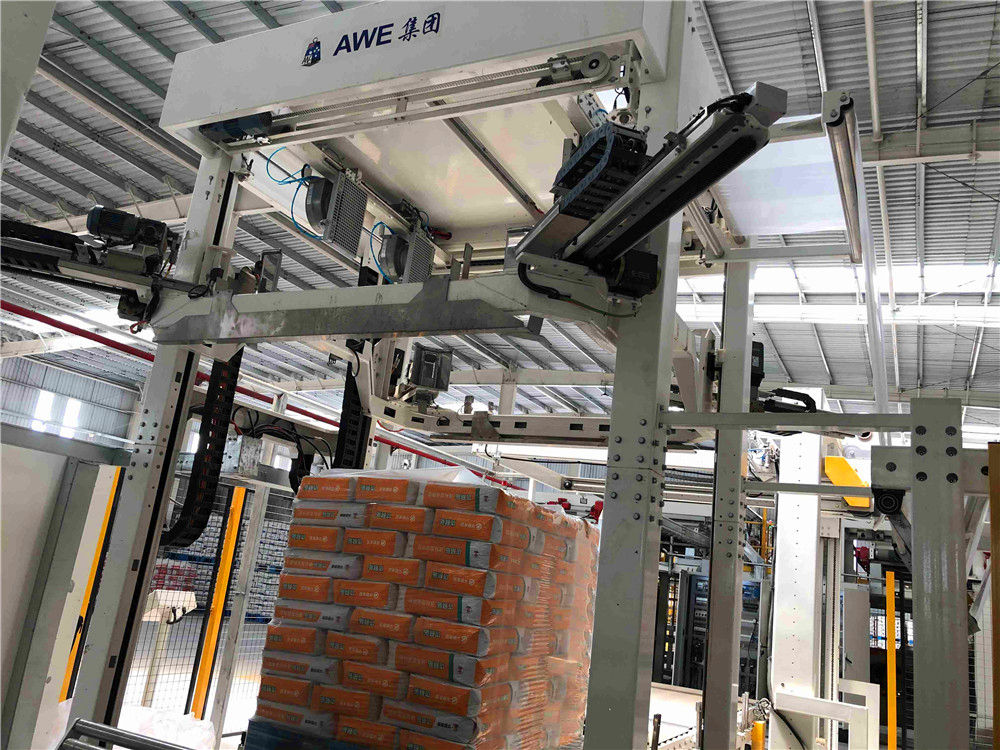

跺體套膜后，經輸送帶至翻轉機，夾緊翻轉180度，再次進行套膜操作。

設有安全護欄，為碼垛機提供穩定支撐及維護空間。

采用西門子PLC（可編程控制器）、施耐德變頻調速控制器及光電位置檢測器件構成控制系統的主體，實現整個碼垛機的協調控制。系統具有故障診斷及顯示功能，并有完善的故障保護及聯鎖停機功能。操作面板采用中文和英文標識面板。所有按鈕開關均為法國施耐德品牌，性能可靠，使用壽命長。整個操作系統使用簡單，功能完善，便于檢修和維護！
